Die modulare Architektur des L-Band/Wideband LWL-Sendemoduls von Telemeter Electronic verarbeitet HF-Signale zwischen 50 MHz und 3 GHz und bietet sowohl Einkanal- als auch Zweikanalausführungen. Jeder Eingang verfügt über eine schaltbare LNB-Spannungsversorgung von 13 V oder 18 V DC, um angeschlossene Komponenten direkt zu speisen. Durch den Einsatz hochwertiger 1310-nm-DFB-Laser und optionales CWDM/DWDM-Multiplexing lässt sich die Systemkapazität flexibel skalieren und erweitern. Dies bietet Betreibern maximale Flexibilität bei der Anpassung an verschiedene Infrastrukturgrößen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Robustes LWL-Sendemodul wandelt bis 3 GHz HF-Signale optisch um
Mit dem neuen RF-over-Fiber-Modul von Telemeter Electronic lassen sich L-Band- und Wideband-HF-Signale verlustfrei in optische Signale umsetzen. Dank schaltbarer LNB-Versorgung und manueller oder automatischer Verstärkungsregelung bietet es präzise Pegelanpassung. Das kompakte Gerät unterstützt CWDM/DWDM-Multiplexing für bis zu vierzig Kanäle und stellt Statusdaten via In-Band Monitoring oder Web/SNMP bereit. So gewährleistet es stabile Uplink- und Downlink-Verbindungen über mehrere Kilometer Glasfaser in Satellitenbodenstationen. Die robuste Bauweise und klaren Schnittstellen sorgen für einfache Integration in unterschiedlichen Teleportumgebungen.
Dual- oder Einkanal-HFSender bietet flexibel 13?V und 18?V LNB-Versorgung
Über eine modulare Bauweise lassen sich HF-Signale von 50 MHz bis 3 GHz flexibel einspeisen und weiterleiten, wodurch neben L-Band-Bereichen auch weitere Frequenzanwendungen abgedeckt werden. Als Einkanal- oder Zweikanalvariante verfügbar, integriert das Modul an jedem Port eine schaltbare Spannungsversorgung für LNBs mit 13 V oder 18 V DC. Dies erlaubt direkte Stromzufuhr zu Empfangseinheiten, erhöht Systemeffizienz und reduziert den Verkabelungsaufwand bei Satelliten- und Rundfunkinstallationen erheblich. Einfaches Plug-and-Play-Design beschleunigt die Inbetriebnahme ohne zusätzliche Komponenten optimiert.
Frontplatten-HF-Monitoring ermöglicht schnelle Pegelmessung ohne Signalunterbrechung jederzeit und unkompliziert
Die integrierte Gain Control des Moduls ermöglicht präzise Anpassungen zwischen 0 und +30 dB, wahlweise über manuelle Einstellung oder automatisches Regelverfahren (AGC). Damit lässt sich der Signalpegel optimal an wechselnde Bedingungen anpassen. Zusätzlich ist ein HF-Monitoring-Port auf der Frontseite vorhanden, der unmittelbare Pegelmessungen ohne Unterbrechung des Signalflusses erlaubt. Dieses Design gewährleistet maximale Flexibilität bei der Signalverarbeitung und hilft, Pegelschwankungen frühzeitig zu detektieren und zu korrigieren. So wird eine konstante Übertragungsqualität sichergestellt.
Einzelne Glasfaser multiplexiert bis zu 40 Kanäle mit CWDM/DWDM
Im Standardbetrieb kommen präzise abgestimmte 1310?nm DFB-Laser zum Einsatz, die eine stabile optische Trägerfrequenz liefern. Auf Wunsch lässt sich das System für CWDM- oder DWDM-Anwendungen umrüsten, um bis zu vierzig unterschiedliche Wellenlängen simultan zu nutzen. Damit lassen sich auf nur einer Glasfaser vielfältige Datenströme übertragen und hochdichte Netzwerkarchitekturen realisieren. Diese Lösung optimiert Übertragungskapazität, reduziert Infrastrukturkosten und bietet maximale Skalierbarkeit für künftige Anforderungen und gewährleistet gleichzeitig hohe Zuverlässigkeit sowie geringen Wartungsaufwand.
Direktes In-Band Monitoring über Glasfaser ohne zusätzliche Datenleitungen ermöglicht
Über das integrierte Web-Interface oder mittels SNMP lassen sich zentral wichtige Systemparameter, wie die eingehende HF-Leistung, die Gehäusetemperatur und der Betriebszustand des Lasers, jederzeit abrufen. Parallel dazu führt das hochgenaue In-Band Monitoring eine kontinuierliche Telemetrie aller kritischen Statuswerte über die bestehende Glasfaserverbindung zum Empfänger. Zusätzliche Leitungen entfallen komplett, wodurch Installationskomplexität und Kosten minimiert werden und gleichzeitig eine durchgängige Signalverfügbarkeit sichergestellt ist sowie eine automatisierte Fehlererkennung, sofortige Alarmierung und proaktive Wartungsbenachrichtigung.
Direkte Antennenanlage-Installation sichert präzise L-Band Signalweiterleitung in zentralen Technikraum

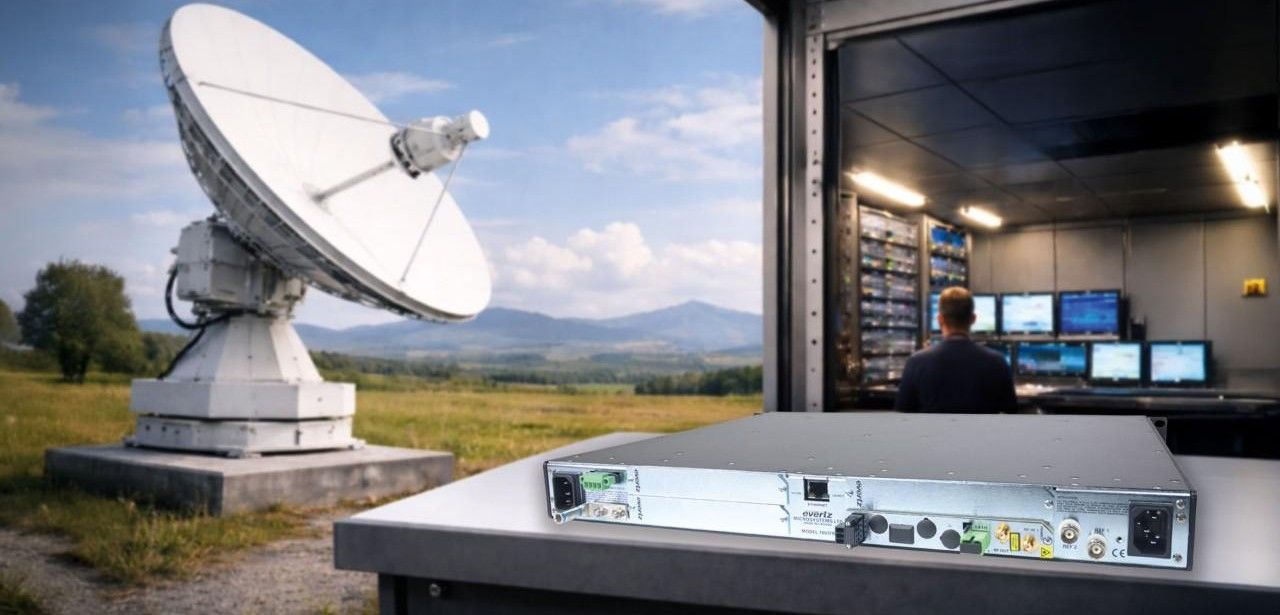

In Satellitenbodenstationen und Teleports finden die optischen Sendeeinheiten Verwendung, um L-Band-Signale über Distanzen von mehreren hundert Metern bis zu einigen Kilometern ohne Leistungsverluste zu transportieren. Die Module werden unmittelbar an der Antennenstruktur platziert und wandeln direkt HF-Eingangssignale in optische Signale um. Anschließend erfolgt die Übertragung in den zentralen Technikraum mit hoher Präzision und minimaler Latenz. Durch modulare Erweiterungsmöglichkeiten wird zusätzlich höchste Flexibilität gewährleistet. Eine integrierte Pegelüberwachung sichert Signalpegel und Systemverfügbarkeit.
Individuelle RF-Infrastrukturplanung durch Telemeter Electronic Berater für optimale Systeme
Interessenten profitieren bei Telemeter Electronic von persönlicher Projektberatung, die alle Phasen der RF-Infrastruktur abdeckt. In Workshops und Planungstreffen erörtern die Experten individuelle Anforderungen, erarbeiten Systemarchitektur-Vorschläge und bestimmen passende Hochfrequenzkomponenten. Mit detaillierten Simulationen und Praxistests validieren sie Performance und Stabilität. Während der Installation sowie Inbetriebnahme stehen Fachingenieure vor Ort und remote zur Verfügung. Durch kontinuierliche Optimierungsempfehlungen sorgt das Team für eine langlebige und leistungsfähige Signalübertragung und unterstützt proaktiv Service sowie Wartung.
Mit ihrem integrierten CWDM- und optionalem DWDM-Multiplexing ermöglicht die modulare Sendeeinheit von Telemeter Electronic die Zusammenführung von bis zu vierzig Kanälen über eine Glasfaser. Sie deckt den Frequenzbereich von 50 MHz bis 3 GHz ab und bietet flexibles Gain-Management von 0 bis +30 dB sowie automatische AGC. Per HF-Monitoring-Buchse lassen sich Pegel unabhängig vom Datenstrom kontrollieren, während Fernwartung und In-Band Monitoring über Web-Interface und SNMP die Anlagenverfügbarkeit maximieren.
