Mit dem EtherCAT Slave Koppler AMAX-5074 und den AMAX-5000 I/O-Modulen bietet AMC ein hocheffizientes, modular aufgebautes System für Automation über EtherCAT. Anwender nutzen sowohl analoge als auch digitale Kanäle für vielfältige Mess und Steueraufgaben in Maschinen und Anlagen. Die kompakten, lüfterlosen AMAX-5500 Controller mit 100BASE-TX RJ45 Schnittstellen garantieren robuste Performance, einfache Inbetriebnahme, platzsparende Installation und nahtlose Integration in moderne Smart-Factory-Prozesse weltweit mit hoher Zuverlässigkeit. Flexible Erweiterungsmöglichkeiten sowie Systemdiagnosefunktionen steigern Produktivität.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Flexibel erweiterbares EtherCAT-Slave-System für präzise analoge und digitale Signale

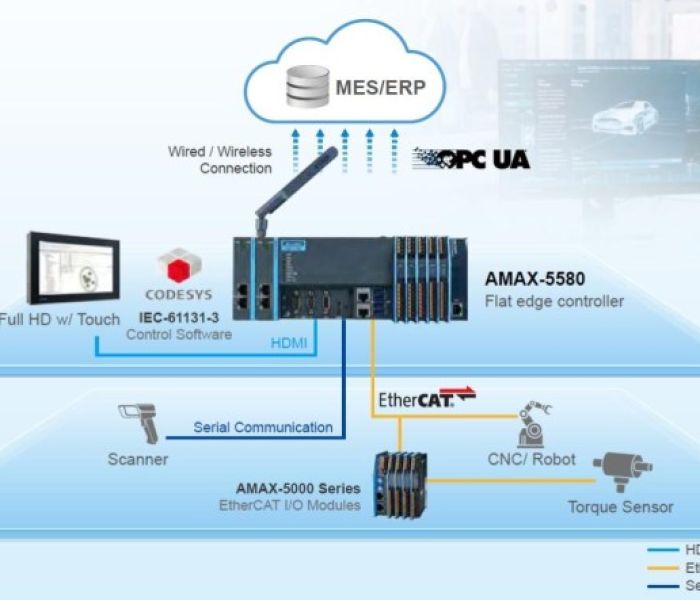

Anwendungsbeispiel EtherCAT I/O System mit Steuerungskontroller (Foto: AMC – Analytik & Messtechnik GmbH Chemnitz)
Mit dem EtherCAT Slave Koppler AMAX-5074 zusammen mit der AMAX-5000 Serie stellt AMC ein erweitertes Automatisierungs-I/O-Paket bereit. EtherCAT-Buskommunikation gewährleistet schnelle Zyklen und deterministische Datenübertragung. Die kompakten Module lassen sich flexibel in Maschinen und Anlagen integrieren. Anwender konfigurieren ihr I/O-Setup bedarfsorientiert, indem sie analoge Sensoreingänge, Thermoelementanschlüsse oder digitale Ein- und Ausgänge hinzufügen. Dieser modulare Aufbau unterstützt individuelle Systemgrößen und erleichtert spätere Erweiterungen und Wartungsarbeiten. Robuste Bauweise und geringen Platzbedarf optimieren die Integration in vielfältige Industrieumgebungen.
AMAX-5074 als eigenständiges EtherCAT-I/O-System oder mit AMAX-5580 direkt kombiniert
Der AMAX-5074 Slave-Koppler lässt sich sowohl als eigenständiges I/O-System in entfernten Stationen betreiben, als auch als Modul zur Erweiterung eines bestehenden EtherCAT-Netzwerks mit dem AMAX-5580 Controller. In der Kombi-Anwendung übernimmt der AMAX-5580 die Masterrolle, koordiniert Prozessdaten und Feinsteuerung, während der AMAX-5074 Koppler die transparente Verbindung und Signalverteilung zu den AMAX-5000 I/O-Modulen realisiert. Dieses Setup ermöglicht flexible Systemerweiterungen bei minimalem Verkabelungsaufwand. Einfache Konfigurationseinstellungen sorgen darüber hinaus für schnelle Inbetriebnahme und Wartung.
Analoge RTD-, Thermoelement- und High-Speed-Strommessung präzise im System vollständig
Dank seines modularen Designs ermöglicht das AMAX-5000 System eine flexible Zusammenstellung von analogen und digitalen Ein- und Ausgängen passend zu individuellen Automatisierungsanforderungen. Analoge Module unterstützen Sensoren wie RTDs und Thermoelemente sowie Strom- und Spannungsbereiche mit optionalem Hochgeschwindigkeitsbetrieb. Digitale Varianten bieten acht oder sechzehn galvanisch getrennte Kanäle in Sink- oder Source-Ausführung. Anwender können so die I/O-Auswahl bedarfsgerecht skalieren und Integrationsaufwand reduzieren. Installation, Inbetriebnahme und Wartung werden dadurch deutlich vereinfacht zeitgleich kosteneffizient.
Geschirmte RJ45-Ports ermöglichen bis zu 100?m Reichweite mit Standardkabel
Mit dem AMAX-5074 EtherCAT-Koppler lassen sich bis zu 256 individuelle Teilnehmer-IDs festlegen, um eine Vielzahl von EtherCAT-I/O-Modulen über 100BASE-TX zu adressieren. Die duplexfähige Schnittstelle nutzt zwei abgeschirmte RJ45-Ports für Ein- und Ausgang, wodurch Übertragungsstörungen minimiert werden. Stationen können Entfernungen von bis zu 100 Metern überwinden, ohne Signalverlust. Voraussetzung ist der Einsatz hochwertiger, geschirmter Ethernetkabel der Kategorie 5 oder höher, um volle Netzwerkstabilität zu gewährleisten und dauerhafte optimierte maximale Zuverlässigkeit sicherzustellen.
AMAX-5500 Serie bietet Frontzugang, vielseitige Schnittstellen und höchste Zuverlässigkeit
Der AMAX-5580 aus der AMAX-5500 Reihe verfügt über ein lüfterloses, platzoptimiertes Gehäuse und einen Frontzugang, der die Installation und Wartung spürbar vereinfacht. Seine geräuschlose Kühlung steigert die Zuverlässigkeit unter extremen Bedingungen. Das System bietet vielseitige Schnittstellen: GigE PoE, USB 3.0, serielle Anschlüsse, CAN-Bus und kabellose Kommunikationsmodule. Eine seitlich angebrachte EtherCAT-Slice-E/A ermöglicht flexible Systemerweiterungen und unterstützt reibungslose Skalierung in modularen Automatisierungsprojekten. Diese Architektur gewährleistet Reaktionszeiten und passt sich an wachsende Maschinenanforderungen.
Vielfältige analoge und digitale I/O-Kanäle nahtlos integriert in Smart-Factory
Durch die flexible Architektur des AMAX-5074 Slave-Kopplers in Verbindung mit den vielseitigen AMAX-5000 I/O-Modulen und den kompakten AMAX-5500 Controllern wird eine skalierbare Automatisierungslösung realisiert. Das System bietet präzise analoge und digitale Ein- und Ausgänge sowie standardkonforme Ethernet-Schnittstellen und lange Leitungslängen. Die modulare Bauweise ermöglicht schnellen Ausbau bei minimalem Platzbedarf und hoher Ausfallsicherheit. Dank nahtloser Smart-Factory-Integration lassen sich Produktionsanlagen wirtschaftlich und effizient modernisieren sowie einfache Inbetriebnahme und wartungsarme Dauerverfügbarkeit bei geringem Energieverbrauch.
