Mit den neuen Panel-Messgeräten ITP17 und ITP15-M bietet akYtec kompakte Lösungen für industrielle Anwendungen. Das ITP17 besitzt eine vierstellige 7-Segment-Anzeige in Grün, Gelb und Rot, während das ITP15-M eine zehnstufige Balkenanzeige mit programmierbaren Farbzonen bereitstellt. Beide passen in die gängige O 22,5-mm-Aussparung, verfügen über IP65-geschützte Fronten sowie flexible Eingänge für Strom, Spannung, RTDs und Thermoelemente. Eine Micro-USB-Schnittstelle gemeinsam mit akYtec Tool Pro ermöglicht Konfiguration, und der integrierte NPN-Transistorausgang erlaubt Schaltfunktionen.
Inhaltsverzeichnis: Das erwartet Sie in diesem Artikel
Zwei neue akYtec-Messgeräte ITP17 und ITP15-M für raue Umgebungen

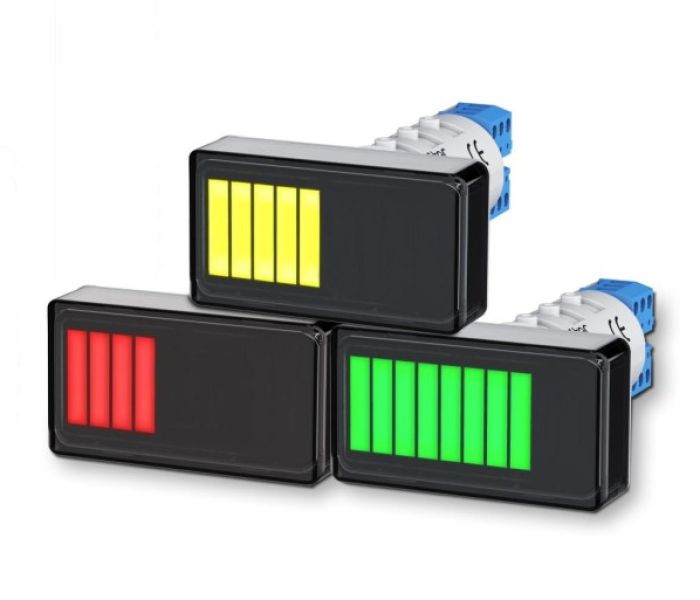

Das ITP15-M ist ein dreifarbiges LED-Balkenanzeigegerät (Foto: akYtec GmbH)
Die neuen Panel-Messgeräte ITP17 und ITP15-M von akYtec kombinieren kompakte Bauweise mit robustem Schutz für anspruchsvolle Industrieanwendungen. Mit nur 48 × 26 × 72 mm Gehäusegröße und O-22,5 mm-Aussparung lassen sie sich platzsparend integrieren. Frontseitiger IP65-Schutz und rückseitiger IP20-Schutz erlauben Einsatz in staubigen oder feuchten Umgebungen. Der erweiterte Temperaturbereich von ?40 bis +60 °C sichert zuverlässige Messergebnisse. Flexible Eingänge für Strom, Spannung sowie Thermo- und Pt100-Sensoren runden das Portfolio ab. Individuelle Alarmeinstellungen und USB-Konfiguration steigern die Benutzerfreundlichkeit deutlich.
Farbige Schwellenalarme und flexible Eingänge machen ITP17 vielseitig einsetzbar

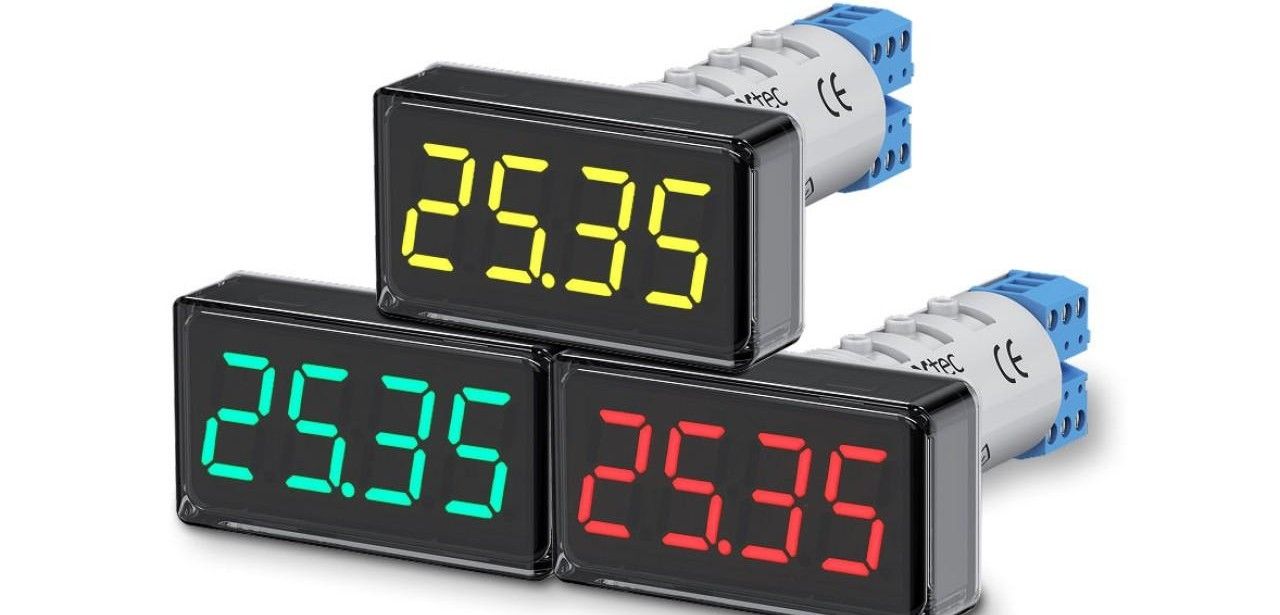

Die ITP17-Anzeige besitzt eine vierstellige 7-Segment-Darstellung, die Messwerte in Grün, Gelb oder Rot wiedergeben kann. Nutzer definieren individuelle Farbschwellen und programmieren Alarme bei Überschreitungen. Ein integrierter NPN-Transistorausgang liefert bis zu 200 mA bei 42 VDC für einfache Schaltaufgaben. Die Eingangskanäle akzeptieren Strom (0 bis 5 mA, 0(4) bis 20 mA), Spannung (0(2) bis 10 V, 0-1 V, -50 bis +50 mV), RTDs und Thermoelemente. Versorgung 10-30 VDC.
Zehnstufiger Balkenanzeiger ITP15-M deckt 0 bis 100 Prozent ab
Die zehnstufige Balkenanzeige des ITP15-M visualisiert Messwerte von null bis hundert Prozent und eignet sich für schnelle Statusbewertungen. Programmierbare Farbzonen in Grün, Gelb und Rot steigern die Übersicht. Ein Blinksignal bei Überschreiten definierter Grenzwerte ist optional aktivierbar. Der integrierte NPN-Transistorausgang stellt bis zu zweihundert Milliampere bei zweiundvierzig Volt Gleichspannung bereit. Wie beim ITP17 unterstützen die Eingänge flexibel Strom-, Spannungs-, RTD- und Thermoelemente. Die Betriebsspannung beträgt nominal zehn bis dreißig Volt Gleichstrom.
Kompaktes 48 × 26 Millimeter Gehäuse, IP65-Front und IP20-Rückseite

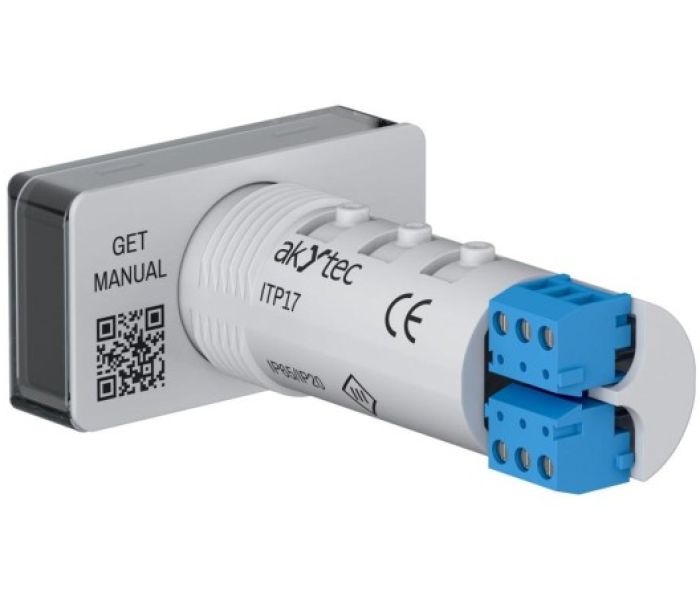

Die Panel-Messgeräte ITP17 und ITP15-M von akYtec (Foto: akYtec GmbH)
Systembeschreibung: Über einen standardisierten Micro-USB-Port verbindet man beide Anzeigemodule schnell mit der Konfigurationssoftware akYtec Tool Pro, um Messparameter und Alarme einzustellen. Das schlanke Gehäuse misst exakt 48 × 26 mm und passt so problemlos in vorhandene Bedienfeldausbrüche. Die vordere Einheit verfügt über die Schutzklasse IP65 gegen Staub und Spritzwasser, die Rückseite über IP20. Dank des Temperaturbereichs von -40 bis +60 °C bleibt die Funktion auch unter extremen Bedingungen erhalten.
Messung Visualisierung von Temperatur Füllstand Druck Feuchte unkompliziert möglich
ITP17 und ITP15-M lassen sich problemlos in Standard-Schaltschränke integrieren und dienen als zuverlässige Anzeigen für Temperatur, Druck, Füllstand oder Feuchtigkeit. Grenzwertüberschreitungen werden über individuell einstellbare Schwellen erkannt und lösen umgehend einen Schaltvorgang oder Alarm per NPN-Transistorausgang aus. Die lokale Darstellung erfolgt in mehreren Farben zur schnellen Statusbewertung. Die USB-basiierte Konfiguration ermöglicht werkzeuglosen Zugriff auf Schwellenwerte und Anzeigeverhalten. Die robuste IP65-Front und der transparente Schutz gewährleisten sicheren Betrieb selbst unter Staub.
Neues ITP17 und ITP15-M bieten vielseitige Anzeige- und Schaltfunktionen
Mit ihrer geringen Einbautiefe und dem widerstandsfähigen Gehäuse eignen sich die ITP17- und ITP15-M-Panelanzeigen für raue Industrieprozesse. Individuell einstellbare Farbskalen in Grün, Gelb und Rot bieten eine klare Zustandsvisualisierung. Die universellen Eingänge erlauben Strom-, Spannungs- und Temperaturmessungen mittels Thermoelementen und PT100-Sensoren. Dank der IP65-Front, rückseitigem Schutzgrad IP20 und standardisierter Aussparung gestaltet sich die Integration in bestehende Schaltschränke und Bedienfelder besonders effizient und unterstützt Alarmsignale über integrierte NPN-Ausgänge für proaktive Prozesssteuerung.
